Работа в системе LaTeX



Набор коммутативных диаграмм

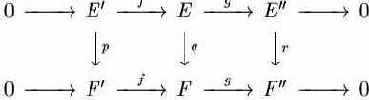

Чтобы набирать в LaTeX'е "коммутативные диаграммы", необходимо подключить стилевой пакет amscd. Пусть это сделано. Тогда коммутативная диаграмма оформляется в виде окружения CD. Читателю, знакомому с AMS-TeX'ом, дальнейшее можно объяснить одной фразой: между "\begin{CD}" и "\end{CD}" надо поместить в точности тот же текст, что в MS-TeX'е пишут в аналогичном случае между \CD и \endCD . Для всех остальных удобнее пояснить правила набора коммутативных диаграмм на примере. Рассмотрим следующую диаграмму:


При подключенном пакете amscd она набирается следующим образом:

$$ \begin{CD} 0 @”> E' @>f” E @>g” E'' @”> 0\\ @. @VVpV @VVqV @VVrV @.\\ 0 @”> F' @>f” F @>g” F'' @”> 0 \end{CD} $$

Первая строка в этой записи соответствует верхней строке диаграммы. Стрелка, направленная слева направо, задается конструкцией "@”>" (а стрелка справа налево — конструкцией "@“<"); если над стрелкой надо поставить какую-то надпись (например, просто букву), то нужно ее разместить между первым и вторым знаками неравенства; чтобы надпись получилась под стрелкой, надо ее разместить между вторым и третьим знаками неравенства.

Вторая строка задает вертикальные стрелки. Конструкция "@VVV" задает стрелку, направленную вниз; если справа от стрелки нужна надпись, то ее надо разместить между второй и третьей буквами {V} (чтобы надпись оказалась слева от стрелки, она должна быть, естественно, между первой и второй буквами V). Вертикальная стрелка, направленная вверх, задается конструкцией "@AAA" (буква A — максимальное приближение к устремленной вверх стрелке); справа и слева от нее также можно сделать надпись (аналогичным образом).

Конструкция "@." задает "пустую" стрелку (в нашем случае — между двумя нулями); она необходима, чтобы LaTeX не сбился со счета, выясняя, в какие колонки ставить вертикальные стрелки.

Опишем работу окружения CD более аккуратно. Каждую коммутативную диаграмму окружение CD рассматривает как таблицу, состоящую из перемежающихся "горизонтальных" и " вертикальных" строк.
Каждая "горизонтальная" строка состоит из формул, перемежающихся горизонтальными стрелками. Во всех горизонтальных строках должно быть одинаковое количество формул. Если некоторые из мест, предназначенных для формул, должны остаться пустыми, то на этом месте надо оставить пробел или, если вам так приятнее, написать "{}". Между каждой парой формул должна быть стрелка. Если какие-то из этих стрелок не нужны, на их месте надо поставить "@." (" пустую" стрелку).

Каждая "вертикальная" строка состоит из вертикальных стрелок. Их должно быть столько же, сколько формул в любой из горизонтальных строк. Если какие-то из вертикальных стрелок не нужны, на их месте надо поставить "@." (пустую стрелку).

Если надпись при стрелке, направленной вниз (и задаваемой, стало быть, конструкцией "@VVV"), сама содержит букву V, то нужно ее (надпись) взять в фигурные скобки — иначе TeX не сможет понять, какая из букв V относится к надписи, а какая — к обозначению стрелки. Аналогичные меры надо принять, если надпись при стрелке, направленной вверх, содержит букву A (а также, естественно, если надпись при горизонтальной стрелке содержит знак ">" или "<", хотя ввиду математического смысла таких надписей последнее менее вероятно).

Наряду со стрелками, в коммутативных диаграммах встречаются горизонтальные и вертикальные "растянутые знаки равенства":



$$ \begin{CD} A @= B @”> C \\ @V{V_1}VV @AfAA @| \\ D @“g< E @“< F \end{CD} $$ Как видно из этого примера, такие знаки задаются конструкциями "@=" (горизонтальный) и "@|" (вертикальный). Обратите также внимание, как мы защитили фигурными скобками символ {V} в надписи к левой вертикальной стрелке.

Конструкция "\pretend" \ldots\ "\haswidth" системы AMSTeX в LaTeX'е не поддерживается.

Математики знают, что в коммутативных диаграммах могут встречаться не только горизонтальные и вертикальные стрелки: бывают и наклонные, и изогнутые, и пунктирные\...\ Возможностей пакета amscd для печати таких стрелок недостаточно; если вам нужны такие более сложные диаграммы, стоит воспользоваться стилевым пакетом Xy-pic (см.


приложение Д).

В "чистом" (без подключения стилевых пакетов) LaTeX' е набор диаграмм не предусмотрен. На самый крайний случай, если нет ни amscd, ни Xy-pic'а, можно сделать так:

$$ \begin{array}{ccccccccc} 0&\longrightarrow & E' & \stackrel{f}{\longrightarrow}& E & \stackrel{g}{\longrightarrow} & E'' & \longrightarrow & 0\\ &&\downarrow\lefteqn{p}&&\downarrow \lefteqn{q}&&\downarrow\lefteqn{r}\\ 0&\longrightarrow & F' & \stackrel{f}{\longrightarrow}& F & \stackrel{g}{\longrightarrow} & F'' & \longrightarrow & 0 \end{array} $$ В результате получится почти такая же диаграмма, как в нашем первом примере (правда, буквы при вертикальных стрелках будут крупнее букв при горизонтальных, поскольку команда \stackrel уменьшает буквы). Единственное, что тут нуждается в пояснении, — команды \lefteqn. Они нужны для того, чтобы вертикальные стрелки с надписями были правильно центрированы. Если эти \lefteqn'ы опустить (и писать p вместо \lefteqn{p} и т.п.), то вертикальные стрелки с подписями окажутся не по центру, а сдвинутыми влево.

Для интересующихся объясним, в чем тут дело. В процессе верстки текста TeX учитывает, сколько места занимает тот или иной фрагмент формулы. В TeX'е предусмотрены специальные команды, позволяющие фальсифицировать эти данные. В частности, команда \lefteqn печатает формулу, являющуюся ее аргументом, но при этом сообщает TeX'у, что по горизонтали эта формула не занимает места вообще. Стало быть, с точки зрения TeX'а ширина элемента, стоящего во второй строке нашей таблицы, определяется только шириной стрелки, и при центрировании текст располагается так, чтобы именно стрелка была на равном расстоянии от краев, сколь бы длинна на самом деле ни была формула, стоящая в \lefteqn. Создатель TeX'а Дональд Кнут назвал такого рода приемы работы с TeX'ом "грязными трюками" (dirty tricks). Впрочем, при написании TeX'овских макропакетов используются трюки и похлеще.
